Монтаж системы SA16: полное пособие

Перед выездом на объект

Монтаж начинается не на объекте, а на складе: проверьте оборудование, документы и инструмент, чтобы не возвращаться за мелочами.

1. 1

   Получите проект и план подъездов

   • Откройте объект в АРМ SA16: карточка дома и планы подъездов, где для каждой квартиры отмечены её счётчики.
   • Сверьте число квартир и счётчиков в плане с тем, что видите на объекте. Расхождения решайте с инженером до начала работ.
2. 2

   Примите оборудование на складе

   • Осмотрите корпуса и упаковку: без механических повреждений, пломбы и защитные наклейки целы.
   • Сверьте с накладной все позиции: разветвители, УСПД, кабели, крепёж, гофру, бирки.
   • Проверьте паспорта и серийные номера, запишите их в журнал приёмки.
3. 3

   Проверьте работоспособность до монтажа

   • Подайте питание на модули и проверьте индикацию.
   • Убедитесь, что версия прошивки соответствует проекту.
   • Оформите акт приёмки ТМЦ с подписями склада и монтажной бригады.

• Проект и план подъезда на руках
• Оборудование принято, серийные номера записаны
• Инструмент и расходники собраны
• Рабочие зоны размечены, ответственные назначены и проинструктированы

Правила, которые нельзя нарушать

Короткая выжимка требований из инструкции: от них зависит, будет ли система работать годами без вызовов.

Безопасность. Работайте в перчатках, очках и каске. В тесных нишах и на высоте не работайте в одиночку.

Установка закладных

Закладная гильза защищает кабель в межэтажном перекрытии: после заливки отверстий общестрой его уже не повредит.

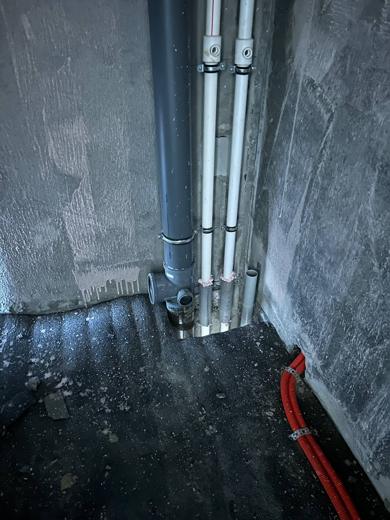

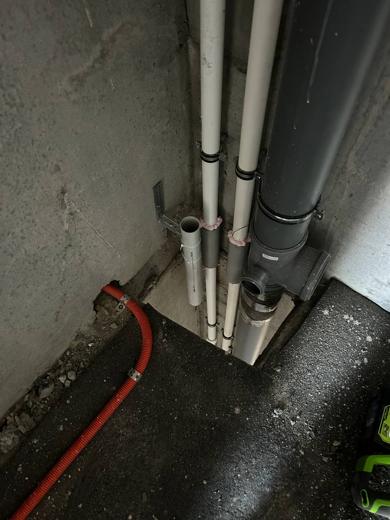

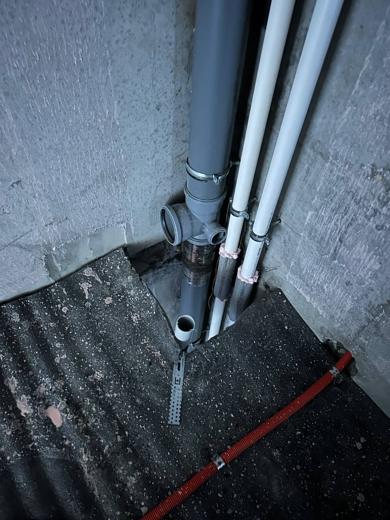

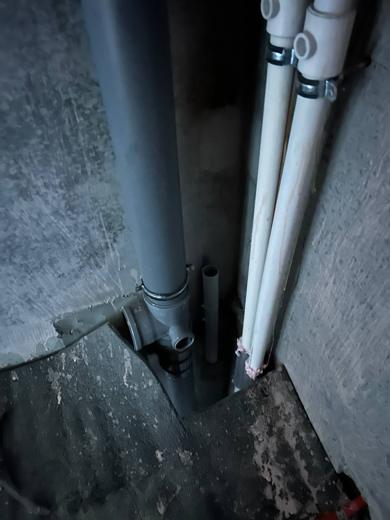

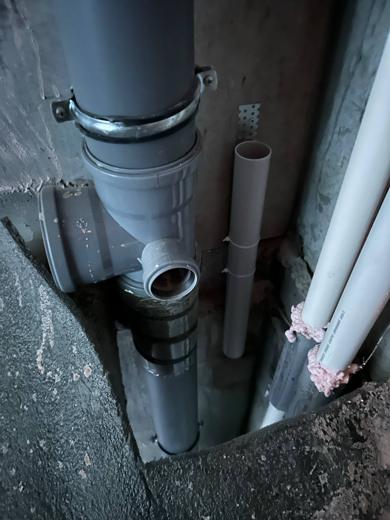

Установка закладных у стояка · 5 фото, нажмите, чтобы увеличить

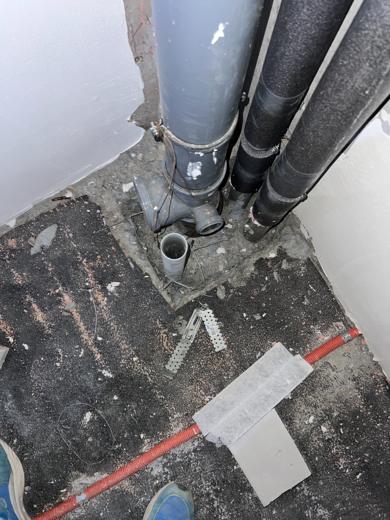

Так выглядит закладная после заливки · 1 фото, нажмите, чтобы увеличить

Важно. Сначала закладные и заливка, потом кабель. Если проложить кабель раньше, его повредят при строительных работах.

• Гильзы установлены на всех этажах
• Закладные закреплены и стоят ровно
• Межэтажные отверстия залиты

Монтаж кабельной трассы

Кабель идёт по нише ровной линией в клипсах, через закладные гильзы между этажами и заходит в разветвитель без натяжения.

1. 1

   Разметьте трассу лазером

   • Очистите нишу от пыли и мусора.
   • Выставьте лазерный нивелир по центру будущего маршрута, линия не должна проходить по острым кромкам.
   • Нанесите метки карандашом или малярным скотчем точно по лучу.
2. 2

   Пробурите отверстия под клипсы

   • Бур Ø 6 мм, шаг между отверстиями около 50 см.
   • Глубина чуть больше длины дюбеля, обычно 40–45 мм.
3. 3

   Установите клипсы-держатели

   • Вставьте дюбели, наденьте клипсы и защёлкните до щелчка.
   • Клипсы ставьте по одной линии, без резких изгибов трассы.
4. 4

   Подготовьте ввод в разветвитель

   • Место ввода в РЭИ должно быть согласовано с проектом или инженером.
   • Край гофры плотно прилегает к стенке ниши и корпусу: это защищает от пыли, влаги и перетирания кабеля.
5. 5

   Протяните кабель через гильзы

   • Возьмите отрезок рекомендованной длины, около 5 м.
   • Тяните плавно, без рывков. Если кабель упирается, слегка покачайте его, чтобы не перекрутить.
   • Внутри РЭИ закрепите кабель хомутом у ввода.
6. 6

   Сделайте запас кабеля

   • Отмерьте 1,2–1,5 длины участка и уложите запас «восьмёркой» или плавной петлёй в гофре.
   • Радиус изгиба не меньше 5 см. Концы гофры закрепите хомутами к клипсам.
7. 7

   Проверьте трассу

   • Шаг клипс около 50 см, провис между ними не больше 1–2 см.
   • Кабель нигде не трётся о гильзы, клипсы и острые кромки.
   • До боковых стен у разветвителя остаётся 5–10 см для обслуживания.

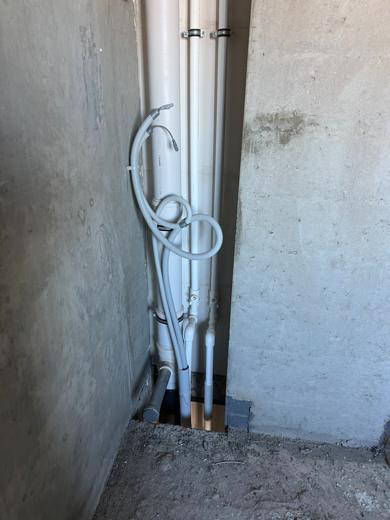

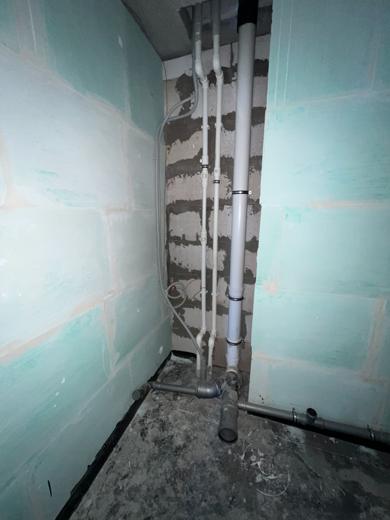

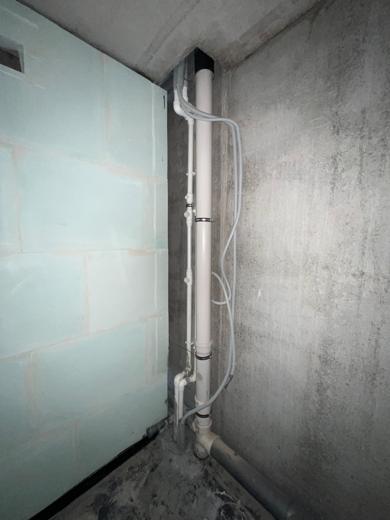

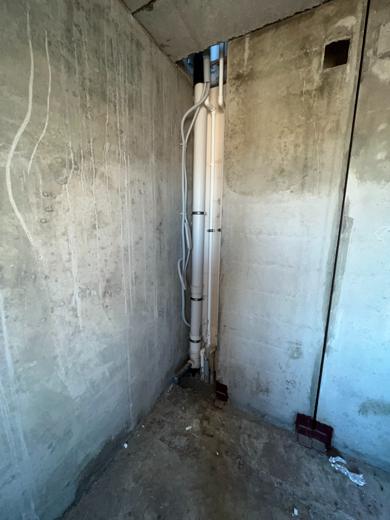

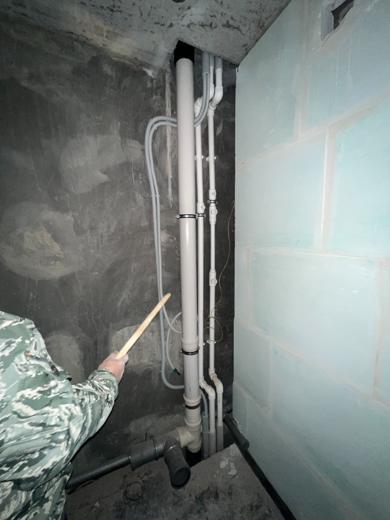

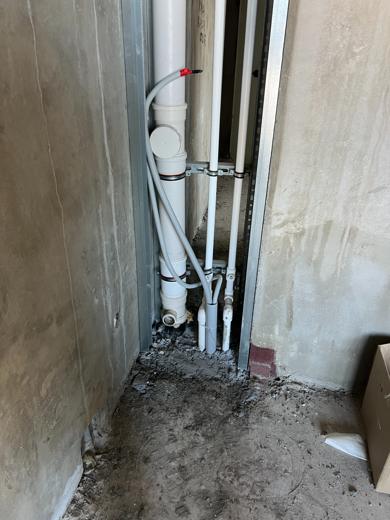

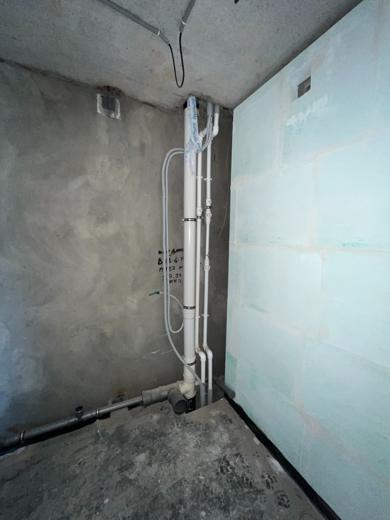

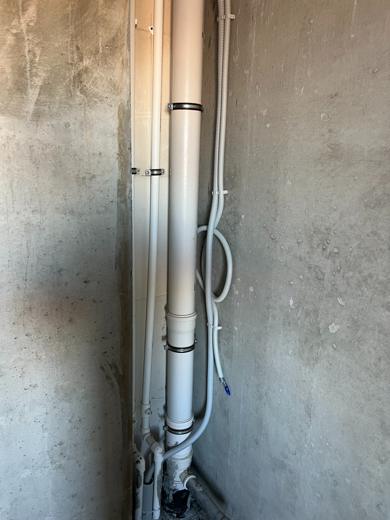

Кабельная трасса в нише, вертикальная разводка · 8 фото, нажмите, чтобы увеличить

Совет. Фотографируйте каждый этап для отчёта: это поможет при диагностике и доработках.

• Трасса размечена по лазеру
• Клипсы установлены с шагом около 50 см
• Кабель протянут через гильзы без рывков
• Запас уложен в гофре
• Провис не больше 1–2 см, ничего не перетирается

Установка этажных разветвителей

Разветвитель должен висеть ровно, крепко, в сухой зоне ниши и быть доступен через лючок застройщика.

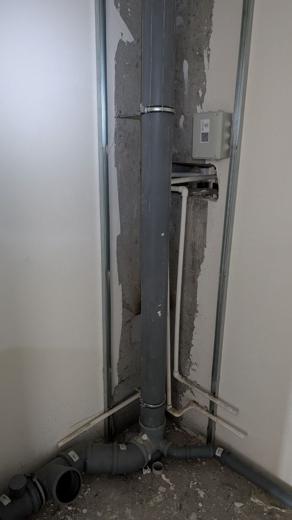

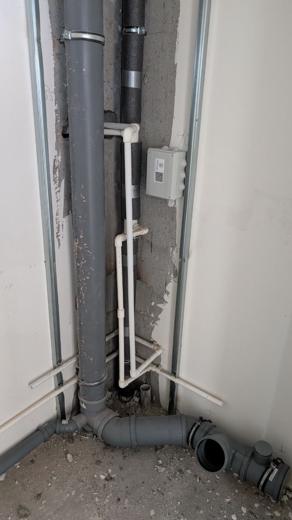

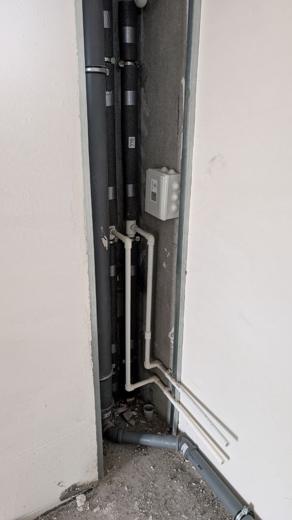

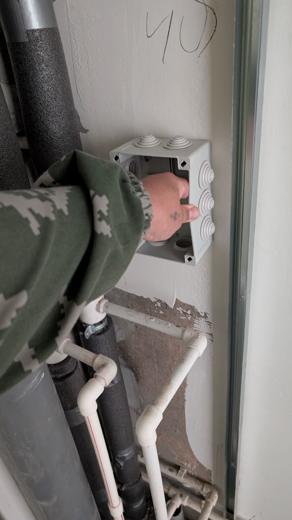

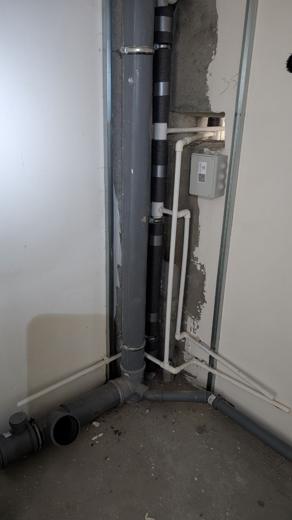

Установка корпуса разветвителя в нише · 5 фото, нажмите, чтобы увеличить

1. 1

   Согласуйте место установки

   • Место должно совпадать с проектом или быть согласовано с инженером.
   • Если в проекте нет изометрии ниши, выбирайте место по трём правилам: кабель легко заходит во вводы, к корпусу есть доступ через служебный лючок, корпус не стоит в воде, а гермовводы находятся в верхней зоне ниши.
2. 2

   Разметьте крепёж по диагонали

   • Отметьте два отверстия под дюбель-гвозди по расстоянию между крепёжными отверстиями корпуса.
   • Точки располагайте по диагонали относительно линии входа кабеля: так крепление прочнее и корпус не перекашивает.
   • Проверьте горизонт уровнем или лазером.
3. 3

   Просверлите и забейте дюбель-гвозди

   • Сверло Ø 8 или 10 мм под рекомендованный дюбель, глубина чуть больше длины дюбеля.
   • Очистите отверстия от пыли.
   • Дюбель-гвоздь должен выступать над стеной на 10–12 мм, чтобы на него сел корпус.
4. 4

   Повесьте корпус

   • Наденьте верхнюю точку на первый дюбель-гвоздь, затем опустите корпус на второй.
   • Корпус стоит жёстко, не болтается, между задней стенкой и нишей нет щели. Уплотнитель, если он есть, прилегает целиком.
5. 5

   Заведите кабель

   • Кабель входит строго по центру гермоввода, мягкой дугой и без натяжения.
   • Внутри корпуса оставьте запас 10–15 см.
   • Затяните гермоввод рукой до плотного зажима, уплотнитель не порван.
6. 6

   Защитите от влаги

   • Проверьте штатную резиновую мембрану внутри корпуса.
   • Если заводской защиты нет, нанесите тонкий слой силиконового герметика по задней стенке и вокруг гермовводов.
   • Слегка наклоните корпус лицевой стороной вниз, на 5–10°, чтобы вода стекала мимо вводов.
7. 7

   Подпишите и задокументируйте

   • Наклейте табличку разветвителя и пронумеруйте порты.
   • Сфотографируйте корпус со всех сторон: общий вид, гермовводы, крепление, герметик.
   • Запишите в журнал высоту и расстояния от пола и стен ниши, тип дюбелей и гермовводов. Если в проекте нет рисунка трассы, нарисуйте эскиз.

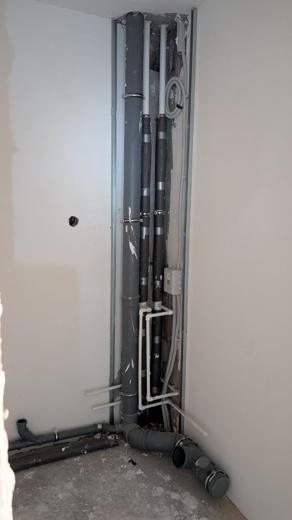

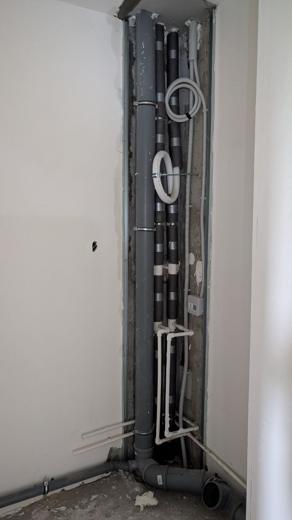

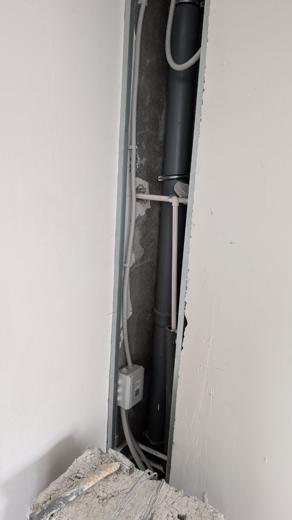

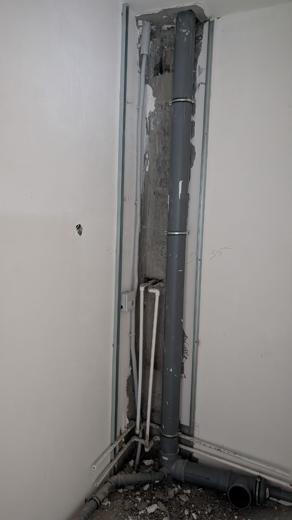

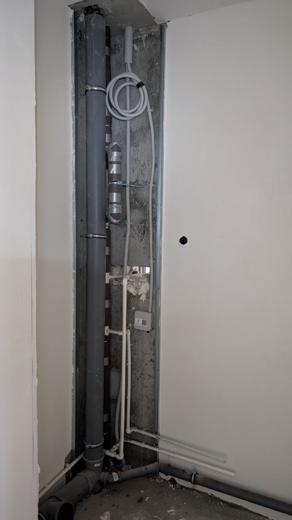

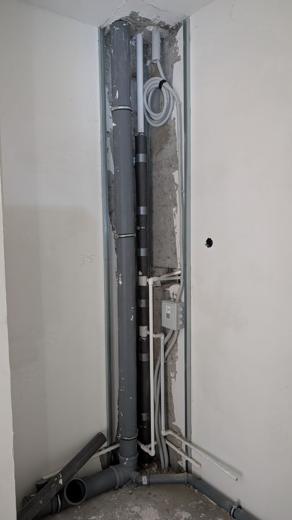

Итоговый результат: разветвители в нишах · 6 фото, нажмите, чтобы увеличить

Важно. При открытом лючке разветвитель и кабели должны быть на уровне глаз. После закрытия лючок не должен зажимать и перегибать кабели.

• Место согласовано, корпус в сухой зоне
• Корпус висит ровно и жёстко, щелей нет
• Кабель заведён с запасом 10–15 см
• Гермовводы затянуты, влагозащита выполнена
• Порты пронумерованы, фото и журнал заполнены

Подключение приборов учёта

Сначала магистраль, потом приборы. Каждый счётчик подключается в свой порт строго по плану подъезда.

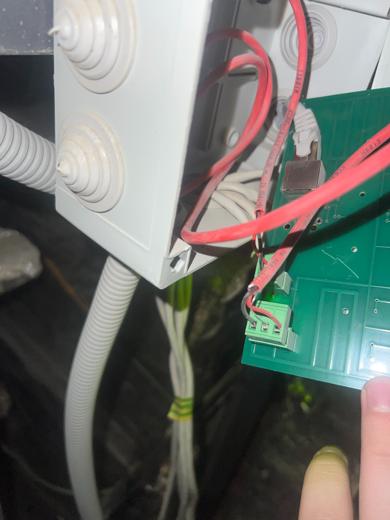

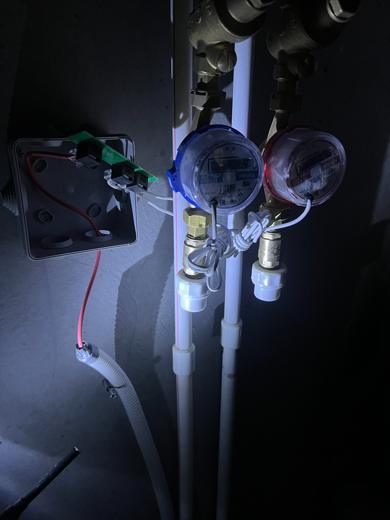

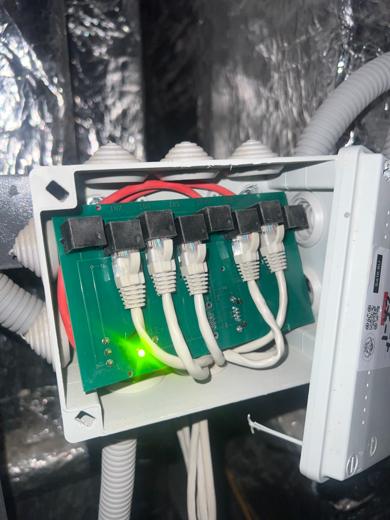

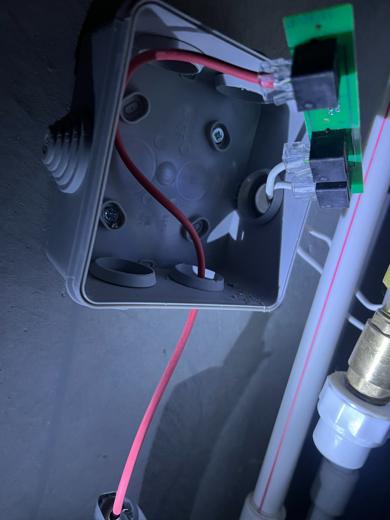

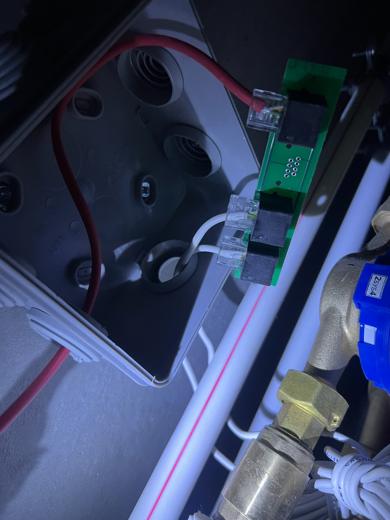

Подключение приборов, вертикальная разводка · 5 фото, нажмите, чтобы увеличить

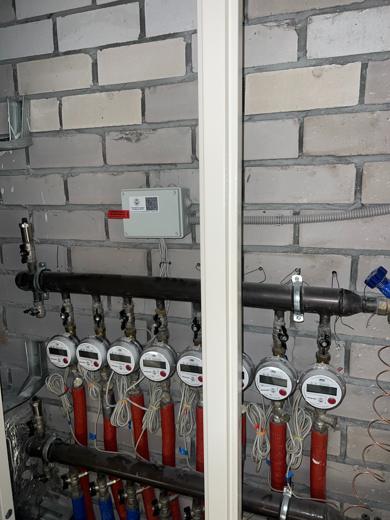

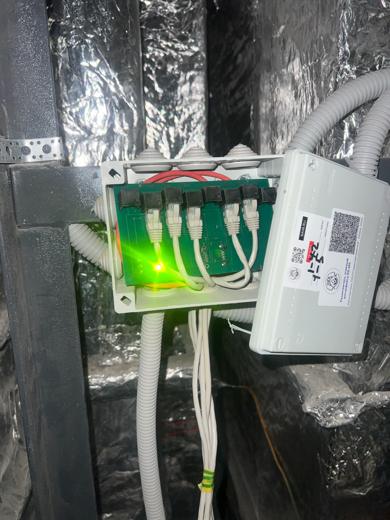

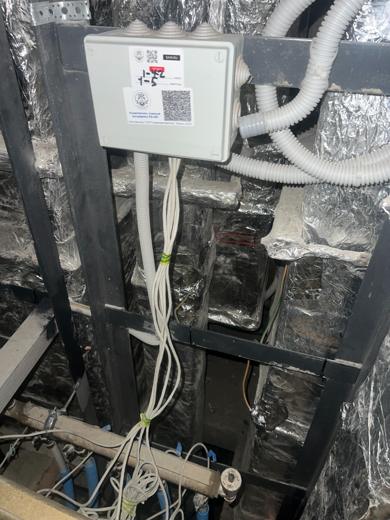

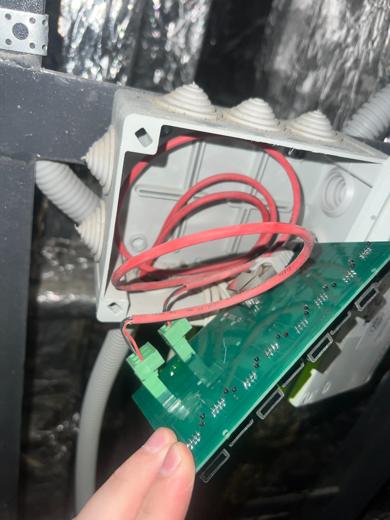

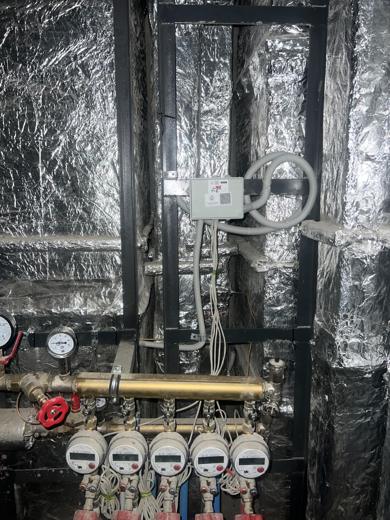

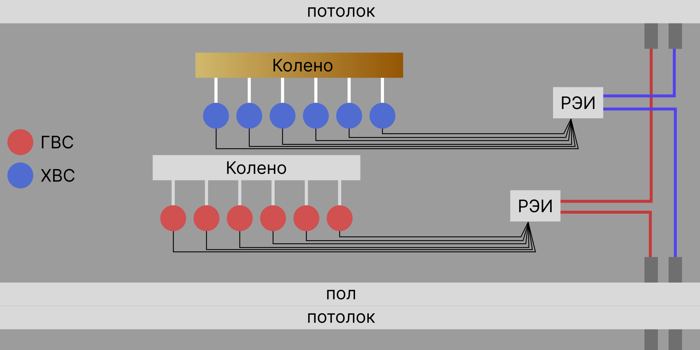

Подключение приборов, горизонтальная разводка · 6 фото, нажмите, чтобы увеличить

1. 1

   Подготовьте приборы и линии

   • Все приборы учёта установлены и надёжно закреплены.
   • К каждому прибору подведён кабель с RJ‑45: оболочка цела, жилы не переломаны, разъём обжат полностью.
2. 2

   Осмотрите плату

   • Снимите крышку разветвителя: плата без повреждений, разъёмы чистые, без пыли и окисления.
3. 3

   Заведите магистральный кабель

   • Найдите гермоввод для магистрали по маркировке или проекту.
   • Вырежьте уплотнение под диаметр гофры, заведите экранированный кабель и затяните гермоввод.
   • Запас внутри корпуса 10–15 см, без натяжения на плату.
4. 4

   Подключите магистраль к плате

   • Вставьте RJ‑45 в магистральный разъём до щелчка, ровно и без перекоса.
   • Сразу проверьте тестером, что все пары проходят на плату.
5. 5

   Закрепите и подпишите магистраль

   • Притяните кабель хомутом к стенке корпуса, чтобы он не тянул разъём.
   • Повесьте бирку «Магистральный вход» с датой и инициалами монтажника.
6. 6

   Подключите приборы

   • Каждый кабель прибора заходит через свой гермоввод и включается в порт с тем же номером: счётчик № 1 в порт 1, № 2 в порт 2 и так далее.
   • После каждого подключения проверьте связь: светодиод порта должен загореться или мигнуть.
7. 7

   Закрепите кабели и экран

   • Экран заведён в гермоввод целиком. Если на плате есть клемма земли экрана, подключите оплётку к ней.
   • Каждый кабель закрепите у разъёма хомутом или клипсой.
8. 8

   Закройте корпус

   • Уложите запас кабеля «змейкой» вдоль стенок, не поверх платы.
   • Проверьте уплотнитель крышки, закройте и затяните винты до упора без перетяжки. Крышка прилегает без зазоров.
9. 9

   Проверьте и отметьте

   • Ещё раз проверьте связь с каждым прибором через интерфейс диспетчера: данные приходят, показания корректные.
   • Наклейте на корпус наклейку «Закрыто — протестировано» с датой и подписью.

Важно. Закрывайте корпус только после того, как все соединения проверены и закреплены. Открывать его ради одной перепутанной линии потом дольше.

• Магистраль подключена и прозвонена
• Все приборы в своих портах по плану подъезда
• Связь с каждым прибором есть
• Кабели и экран закреплены
• Корпус закрыт, наклейка «Закрыто — протестировано»

Магистраль и УСПД в щите

Разветвители этажей соединяются одной магистралью по стояку, а она приходит в щит к УСПД SA16, который опрашивает приборы и хранит архив.

1. 1

   Соберите магистраль

   • Этажные разветвители соединяются патч-кордом FTP с разъёмами RJ‑45 по стояку до щита.
   • Если в доме несколько блок-секций, их стояки объединяет магистральный разветвитель РМИ004 или РМИ005.
2. 2

   Выберите место для УСПД

   • Защищено от влаги и прямого солнца, высота установки 1,4–1,6 м.
   • По бокам около 100 мм свободного места для циркуляции воздуха.
3. 3

   Подключите питание и линии

   • Питание по проекту, на питающей линии УЗО.
   • Линии RS‑485 подключайте с соблюдением полярности и с терминаторами 120 Ом на концах.
   • Антенну, если она есть, ставьте с заземлением коаксиального кабеля.
4. 4

   Проверьте УСПД на месте

   • Опросите несколько приборов и убедитесь, что показания читаются верно.
   • Проверьте буферизацию: отключите внешний канал связи и включите снова, данные должны дойти.
   • Сравните потребляемый ток с паспортным.

• Магистраль собрана по стояку
• УСПД закреплён в щите
• Питание и линии RS‑485 подключены
• Опрос и буферизация проверены

Пусконаладка и сдача объекта

Последний шаг: убедиться, что все приборы на связи, и оформить документы для заказчика.

1. 1

   Проверьте монтаж

   • Визуально сверьте прокладку кабелей и щиты с проектом.
   • Измерьте мегомметром сопротивление изоляции цепей: не меньше 20 МОм.
   • Проверьте заземление: не больше 4 Ом. Проверьте УЗО и автоматы.
2. 2

   Проверьте связь в АРМ SA16

   • Откройте заявку по объекту: в ней видно, сколько приборов заполнено и сколько осталось по каждому типу.
   • Добейтесь прогресса 100 %: все приборы на связи, показания корректные.
3. 3

   Оформите акт

   • Укажите время проверки, напряжение на магистрали, наличие связи с каждым прибором, номера портов и серийные номера приборов.
   • Приложите фотографии и замеры. Завершите заявку и выгрузите сводный отчёт.

Совет. Если прибор не выходит на связь, сначала проверьте его разъём в разветвителе и бирку на этаже: в большинстве случаев причина там.

• Изоляция и заземление в норме
• Прогресс заявки в АРМ — 100 %
• Акт с фото и замерами оформлен
• Заявка завершена, отчёт выгружен

Частые ошибки

Их легко избежать, если знать заранее.

Все цифры на одном экране

Сохраните или распечатайте и держите под рукой на объекте.

Термины и сокращения

РЭИ

Разветвитель этажный интерфейса RS‑485: собирает линии счётчиков на этаже.

РК

Удлинитель информационных линий на 3 счётчика.

РМИ

Разветвитель магистральный: объединяет стояки и блок-секции.

УСПД

Устройство сбора и передачи данных SA16: опрашивает приборы и хранит архив.

ПУ

Прибор учёта: счётчик воды, тепла или электроэнергии.

ГВС / ХВС

Горячее и холодное водоснабжение.

Закладная гильза

Отрезок трубы в перекрытии, через который проходит кабель между этажами.

Гермоввод

Уплотнённый кабельный ввод в корпус, защищает от пыли и воды.

Магистраль

Кабель по стояку, который соединяет разветвители этажей с УСПД.

FTP / UTP

Экранированная и неэкранированная витая пара.

ПНР

Пусконаладочные работы.

АРМ SA16

Рабочее место инженера: объекты, планы подъездов, заявки, склад.
