РЭИ002
Магистральная линия (патч-корд FTP), магистральная линия (кабели КСВЭВ, КСВВ), восемь счётчиков: ХВС/ГВС, теплосчётчики или электросчётчики.
Технология
Конструктор цифровых интерфейсов SA16
От счётчика в квартире до экрана диспетчера: приборы учёта, УСПД SA16 на объекте, защита от протечек, каналы связи и наша платформа работают как одна система.
Как устроен Конструктор
Это наш подход к построению АСКУЭ и защиты от протечек. Вместо уникальной схемы под каждый дом система собирается из типовых блоков, которые соединяются по одним правилам. Поэтому её одинаково просто спроектировать, смонтировать и обслуживать.
- Счётчикивода, тепло, газ, электроэнергия и датчики протечки
- Разветвитель РЭИэтажный узел RS‑485
- Магистральлинии RS‑485 и питания
- УСПД SA16в щите сбора данных
- Платформа SA16диспетчер, отчёты, аварии
- Система учёта вашего объекта
01
Типовые узлы
Проект собирается из готовых блоков, без уникальных решений под каждый дом.
02
Этаж за этажом
Счётчики этажа подключаются к своему разветвителю, а этажи наращиваются по общей магистрали.
03
Одни правила монтажа
На каждом этаже одинаковые узлы и одинаковое подключение.
Запатентованная технология
Схема построения комплекса
Информационно-измерительный комплекс на разветвителях этажного интерфейса RS‑485 РЭИ002 и РЭИ003. Счётчики каждого этажа подключаются к своему разветвителю, разветвители соединяются магистральными линиями RS‑485 и питания, а все данные сходятся в щит сбора данных и передаются на наши серверы. Это уникальная запатентованная разработка «Сервисавтоматики».
Листайте схему вбок →
Виды разветвителей
Типовые блоки конструктора: этажные и магистральные разветвители интерфейса RS‑485. Из них собирается комплекс учёта для дома любого размера.
РЭИ003
Две магистральные линии (патч-корд FTP), восемь счётчиков: ХВС/ГВС, теплосчётчики или электросчётчики.
РЭИ003V
Две магистральные линии (патч-корд FTP) и три счётчика: ХВС/ГВС, теплосчётчики или электросчётчики.
РК001
Удлинитель информационных линий для трёх счётчиков (ХВС/ГВС, теплосчётчики или электросчётчики) и одного патч-корда UTP.
РМИ005
Три магистральные линии (патч-корд FTP) и одна линия (кабели КСВЭВ и КСВВ).
РМИ004
Восемь магистральных линий (патч-корд FTP) и одна магистральная линия (кабели КСВЭВ и КСВВ).
Интерфейсная линия UTP (патч-корд)
Интерфейсная линия, подключение стояков ХВС, ГВС и теплосчётчиков
Кабели КСВЭВ и КСВВ
Магистральная линия, кабель FTP с RJ‑45 (патч-корд)
Многосекционные дома
Схема построения АСУСД с использованием разветвителей магистральных РМИ004 (РМИ005). Каждая блок-секция собирается по этажам на разветвителях РЭИ003, дополнительные счётчики подключаются через РК001. Секции соединяются кабелем FTP с магистральным разветвителем РМИ004, и все данные сходятся в один щит сбора данных.
Листайте схему вбок →
Преимущества нашей технологии
Почему объекты на Конструкторе цифровых интерфейсов SA16 проще строить, обслуживать и расширять.
Меньше кабеля
Не нужно тянуть отдельную линию от каждого счётчика до щита. Счётчики этажа сходятся в разветвитель, а этажи объединяет одна магистраль.
Быстрый монтаж
Каждый этаж собирается из одинаковых узлов по одним правилам. Монтажники не разбираются в новой схеме на каждом объекте.
Легко расширить
Новый этаж или счётчик просто подключается к магистрали или разветвителю.
Любые ресурсы
Вода, тепло, газ, электроэнергия и датчики протечки в одной системе.
Данные не теряются
УСПД SA16 хранит архив показаний на объекте и досылает данные на наши серверы, когда связь восстановится.
Запатентовано
Уникальная схема построения, разработанная и запатентованная «Сервисавтоматикой».

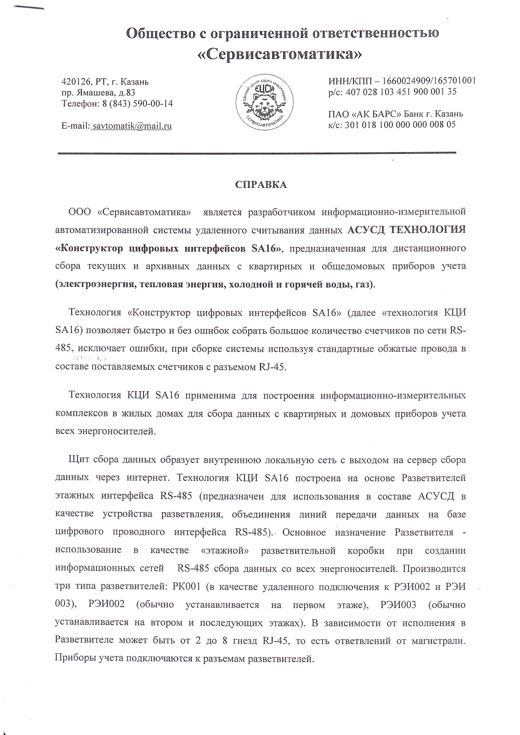

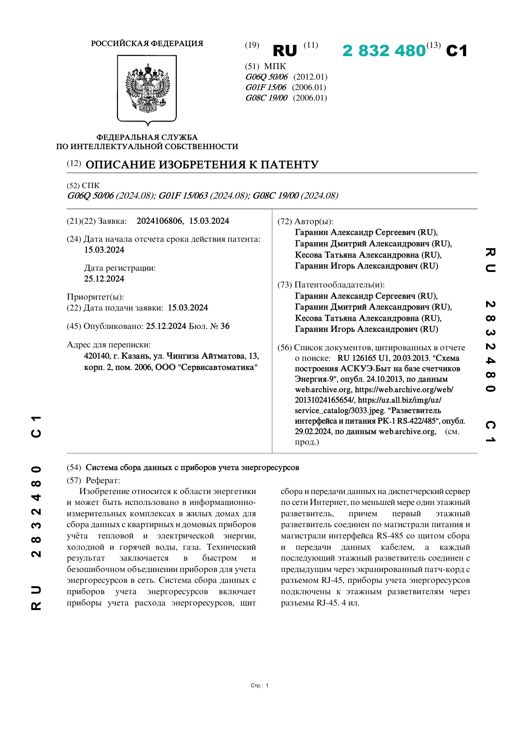

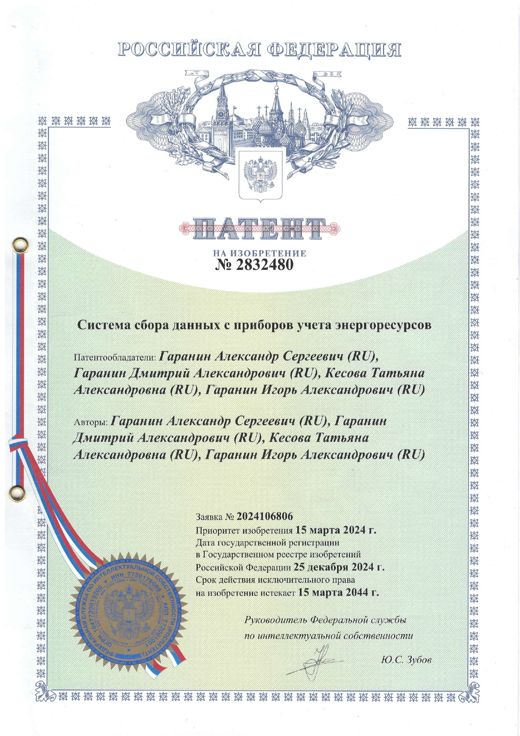

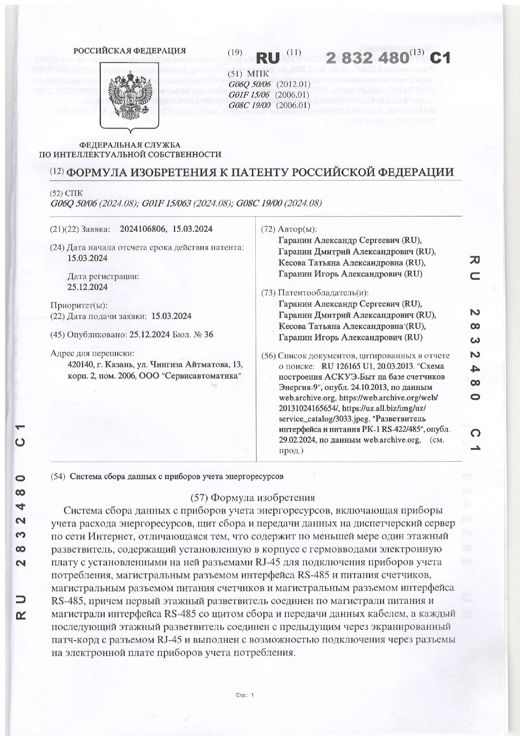

Смотреть патенты →Мы убрали человеческий фактор
Мы исключили все возможные ошибки, которые человек может допустить в нашей работе.
- Счётчики в АРМКаждый счётчик маркируется и заносится в базу нашего АРМ ещё до монтажа.
- Монтаж по шаблонуМонтажники ставят разветвители и подключают приборы, которые уже стоят на своих местах.
- Учёт в УСПДУСПД SA16 сам опрашивает приборы и ведёт учёт на объекте.
- Верхний уровень готовПлатформа уже заполнена из базы АРМ: мы заранее знаем, где что стоит.
Всё просто работает, ошибиться невозможно
